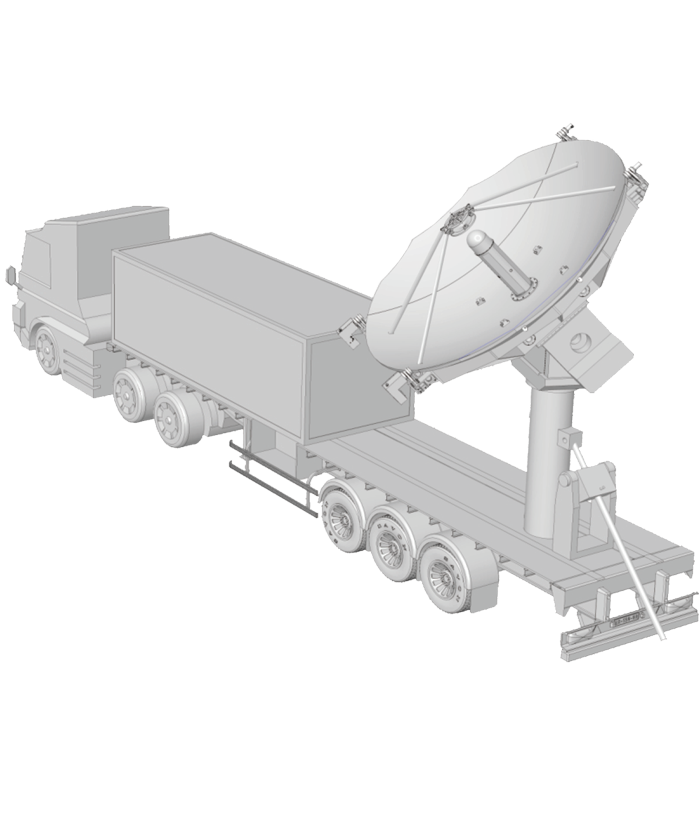

S/X BAND DRIVE AWAYANTENNA FOR CONTROL STATION

S/X頻段車載測控站天線

系統組成 system composition

天饋?zhàn)酉到y(tǒng):

賦形環焦拋物面天線(三分瓣形式)S/X同軸喇叭、S/X組合饋源網絡;

轉臺子系統:

A/E+倒伏(絲杠驅動)伺服轉臺;

跟蹤方式:

S/X單脈沖自跟蹤體制;

跟蹤接收子系統:

數字單脈沖跟蹤接收機;

伺服控制子系統:

包括天線控制單元(ACU)、天線驅動單元(ADU)、翻折面控制單元等;其中,ACU為標準19英寸2U機箱,翻折面控制單元為標準19英寸1U機箱;

產品規格 Product specifications

4.5米

產品特點

Product Features

主反射面采用電動折疊(分三瓣)方式,天線座采用電動起臥設計,滿足車載運輸條件,機動性強,部署靈活;

主、副反射面采用碳纖維復合材料,面精度高,質量輕,耐腐蝕性好,天線主面主瓣精度<0.25mm(RMS),天線主面邊瓣精度6<0.15mm(RMS),天線面整體面精度<0.3mm(RMS);

采用A/E+倒伏的伺服轉臺,實現過頂跟蹤;

具有對S、X信號目標的單脈沖與程序跟蹤等多種跟蹤方式,可自動相位校準和天線軸角數字轉換,可自動尋北;

測角數據實時采集、處理、誤差修正、顯示、儲存;

各子系統工作狀態的集中監測、自動設置與切換分系統設備的自動巡檢、故障告警、故障部位的顯示定位;
