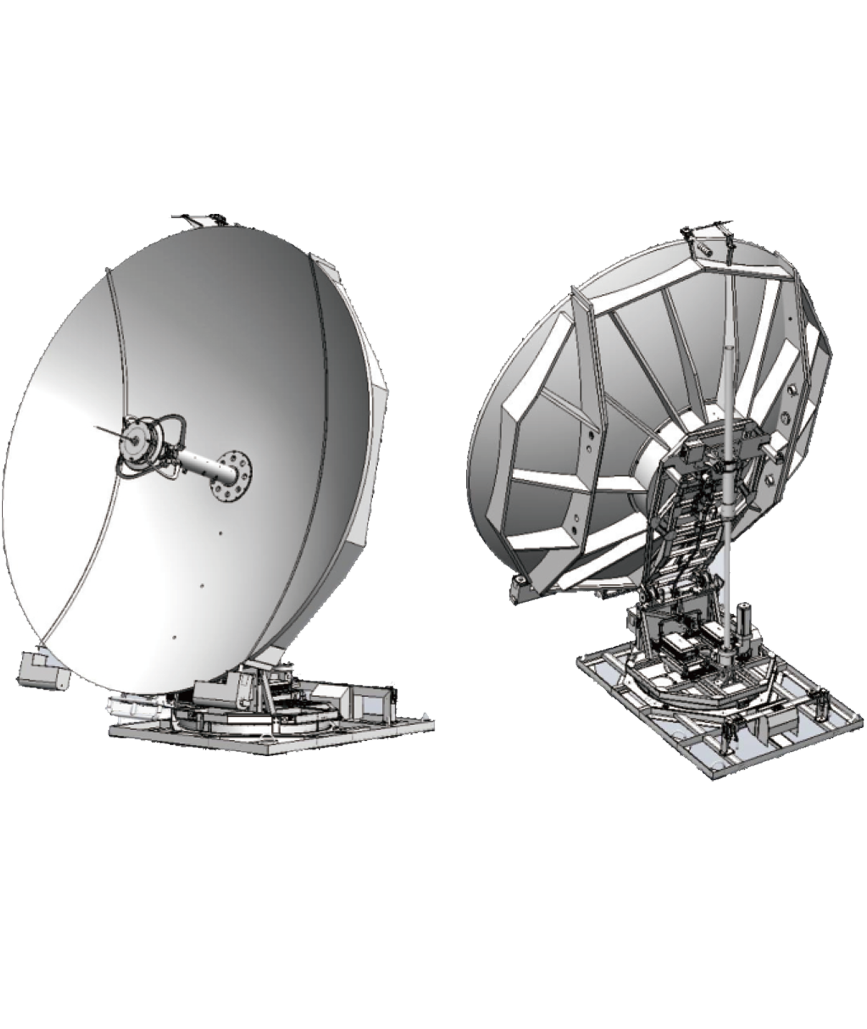

KU TRI-FOLDING ANTENNA
系統組成 system composition
賦形環焦拋物面天線(三分瓣形式);
A/E型雙軸伺服轉臺;
程序引導+信標/載波自跟蹤體制;
多模衛星信號跟蹤接收機;
包括天線控制單元(ACU)天線驅動單元(ADU)、翻折面控制單元、位置/姿態測量單元等;其中ACU為標準19英寸2U機箱,翻折面控制單元為標準19英寸1U機箱;
產品規格 Product specifications
4米/4.5米
Product Features
主反射面采用電動折疊(分三瓣)方式，可快速收、展及車載運輸,機動性強，部署靈活,應急情況下可采用手動驅動;
主反射面及背架均采用碳纖維復合材料，質量輕,耐腐蝕性好,天線主面主瓣精度8<0.25mm(RMS),天線主面邊瓣精度6≤0.15mm(RMS),天線面整體面精度≤0.3mm(RMS);
具有對衛星目標精確指向、快速捕獲和穩定跟蹤能力,可一鍵對星，自動定位及獲取車載平臺姿態;
具備工作狀態自檢、上報和異響告警、應急手動輸入定位、定向數據功能;
